高性能（多元聚合物）热熔抗滑反光标线涂料（长寿命周期=绿色产品）
专为增强耐用性、长期逆反射性能和快速固化设计
● 高性能（多元聚合物）热熔反光标线涂料，采用一种独特的多元聚合物粘合剂体系，由多种聚合物组成，100%固体含量，属于环保产品；
● 含有颜料、玻璃珠、粘合剂和填料，加热时变成液体。
● 具有非常高的耐用性、长期逆光反射性和快速固化，高速公路使用寿命可达8~12年，采用现有热熔施工设备施工。
● 标线成膜厚度2.0~2.5mm。
★预混玻璃珠粒径：212~850μm（1号珠）+850~1700μm玻璃珠
★包装袋采用可熔融降解的EVA包装袋25公斤/包
★施工无需封路，快速固化干燥，随划随开放交通，随着材料磨损，内混珠暴露出来，逆反射亮度系数保持不变
★增强使用性能，耐磨，经久耐用。

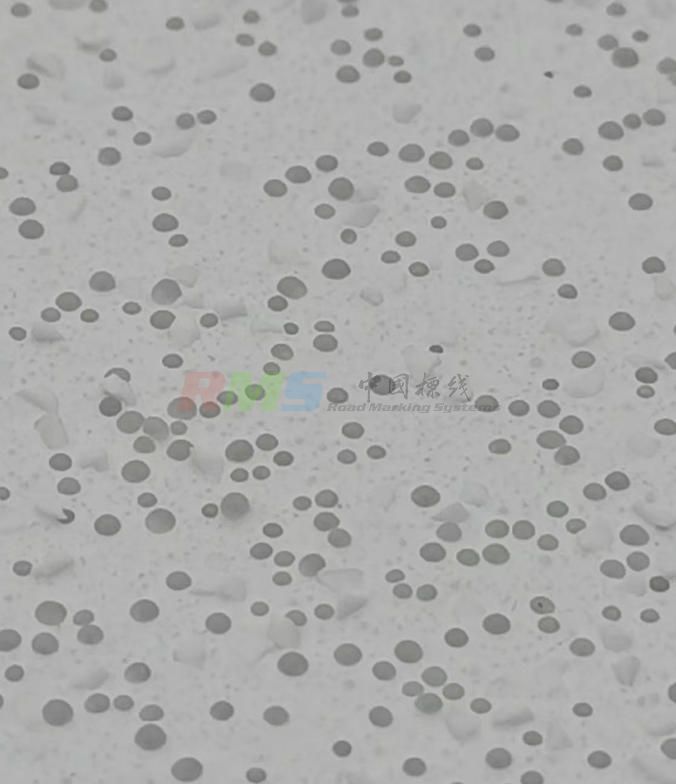

上图：高性能热熔抗滑反光标线

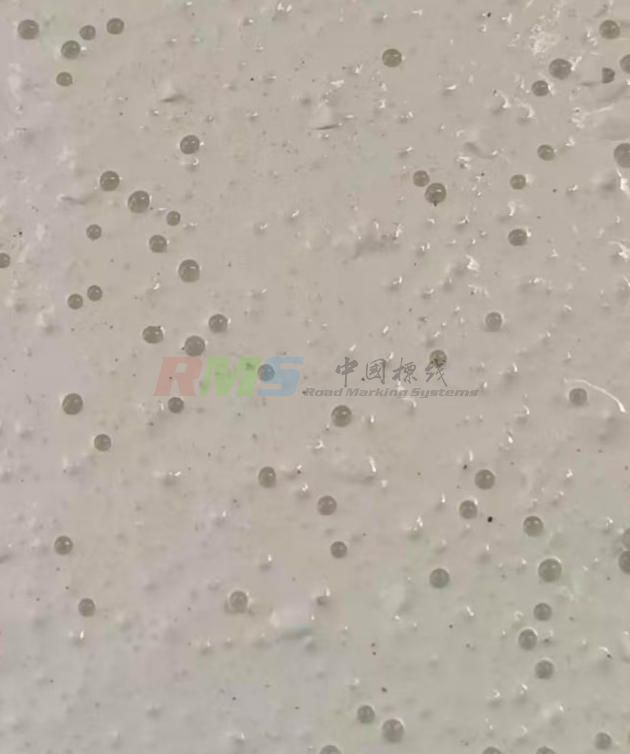

上图：高性能抗滑反光标线涂料
多元聚合物标线涂料的性能特征：
•经久耐用
•高耐磨和抗冲击性
•机械粘附在沥青和水泥路面上
•可采用1.5~3mm厚度挤出施工
•使用寿命可达8~12年
•持续反光
•长寿命持续输出逆反射亮度系数
•适用于建养协同长寿命沥青路面施工
•快速固化，适合于不封路连续施工标线养护工程和新建工程
| 技术数据 | |
| 物理性能 | 指标 |
| 有机物含量 | ≥21%（注意有机物性能，需添加多元聚合物） |
| 玻璃珠含量 | ≥48% |
| 预混玻璃珠规格 | 212~850μm、850~1700μm（各50%） |
| 预混玻璃珠成圆率 | 212~850μm≥80%、850~1700μm≥90% |
| 二氧化钛含量 | 白色≥10% |
| 23℃耐冲击性 | 18KN.mm |
| 0℃耐冲击性 | 2.3N.mm |

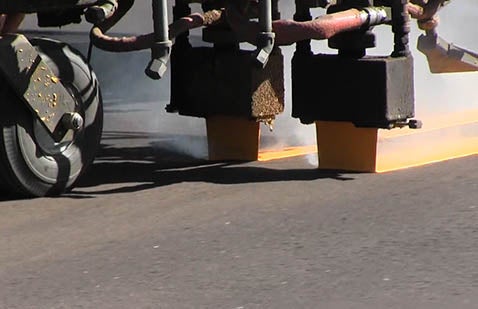

施工和路面准备
为确保最佳附着力和性能，表面必须清洁干燥。表面处理包括但不限于清洁和去除密封和固化化合物。所有路面应清理干净，没有油脂、油、灰尘、草、松散的砾石、松散或剥落的油漆和其他有害物质。待处理的路面应比待涂覆的材料线更宽，这样，在涂覆后，待处理的区域应干净，且在材料的所有侧面都可见。新的沥青、混凝土和密封涂层表面应在应用前至少两周到位，并且必须清除所有养护化合物。任何可能干扰材料性能的现有标记必须通过任何机构批准的方法进行物理去除，使用化学药品除外。最佳做法是，所有现有标记至少90%被移除。这种材料可以涂在临时油漆标线上，这些标线很好地粘附在基底上，厚度小于8密耳。该材料不能用作临时标记。表面处理完成后，路面最好首先用吸尘器清扫。额外的压缩空气操作，独立于剥离涂敷器上的压缩空气枪，最好用于清除清洁工作产生的残留物和碎片。在清除过程中，必须使用压缩空气。
材料的施工只能在干燥条件下进行。环境温度和表面温度必须为50华氏度，并且还在上升。路面应完全干燥，无露水或霜冻。如果热材料出现湿气气泡，则不要使用。路面和周围环境
温度和天气条件应在开始应用前以及机构认为必要的任何其他时间确定并记录。
有关更多信息，请参考热塑性涂料施工技术指南。
使用面撒玻璃珠时，热塑性材料应足够无粘性，当路面温度为10℃时，可在不超过2分钟内开放交通，当路面温度为55℃时，不超过10分钟。热塑性路面标记材料是粘合剂、颜料和玻璃珠的100%固体材料混合物，必须熔化到至少400°F(204°C)的温度，充分混合，并以熔融/液体状态应用于路面。不要将热塑性塑料加热到230℃以上
