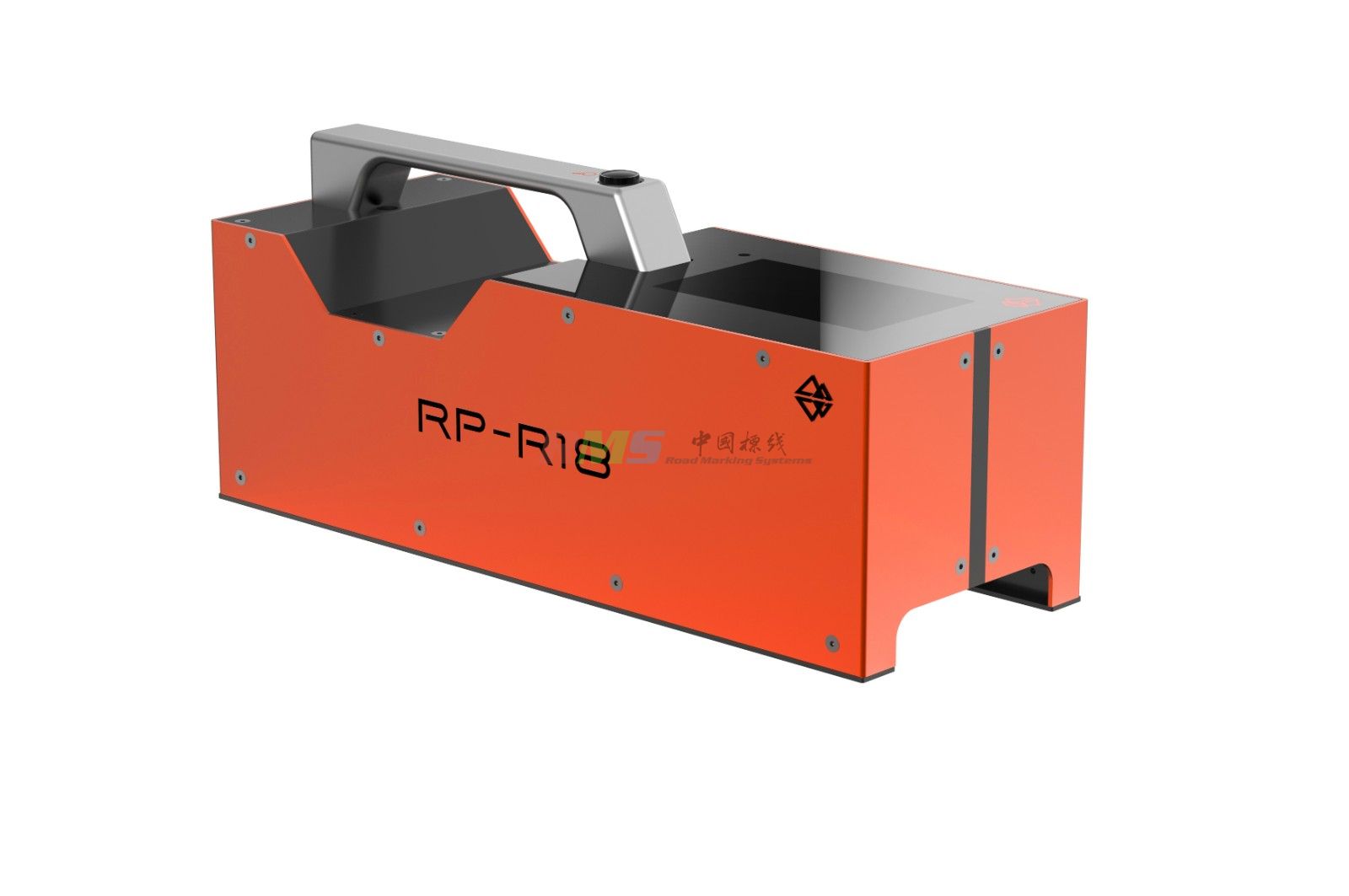

标线逆反射系数测量仪

6.9 光度性能

6.9.1 基本要求

应沿行车方向，选取双车道路面中心线、车道分界线、车道边缘线等进行测试。

6.9.2 样品要求

应按如下要求选取测试样品：

a）初始逆反射亮度系数应在标线施划48h后、30日内进行，去除标线表面多余的玻璃珠之后测试；

b）所测试的标线表面应干燥、清洁。

6.9.3 环境要求

测试环境温度应在10℃～40℃范围内，相对湿度应不大于85%。

6.9.4 Ⅰ型反光标线测试

6.9.4.1 标线表面状态

Ⅰ型反光标线逆反射亮度系数的测试应在标线表面干燥状态下进行。

6.9.4.2 测量仪选择

应按如下要求选择测量仪：

a）按照JT/T 690规定的方法，或符合GB/T 26377要求的便携式标线逆反射测量仪，选择观测角为1.05º、入射角为88.76º的条件进行测试（如图4所示）；

b）Ⅰ型反光标线中的黄色标线、突起（振动）标线和自排水标线宜使用图5、图6所示的便携式标线逆反射测量仪。

6.9.4.3 测试步骤

按如下步骤进行测试：

a）打开便携式逆反射标线测量仪开关，预热10min；

b）按测量仪说明书规定的方法进行调零；

c）用测量仪自带校准板进行使用前的校核；

d）按6.1.5选取的测试点，将测试仪沿行车方向放置在所要测试的标线表面进行测试；

e）待读数稳定后，读取数据并记录；

f）每个测试点测得9个数据，取算术平均值作为测试结果。

6.9.5  Ⅱ型反光标线测试

6.9.5.1 标线表面状态

Ⅱ型反光标线逆反射亮度系数的测试应在标线表面干燥、潮湿、连续降雨状态下分别进行。

6.9.5.2 测量仪选择

Ⅱ型反光标线应使用图5、图6所示的便携式标线逆反射测量仪，且测量仪应具备在干燥、潮湿、连续降雨条件下均能测量反光标线逆反射亮度系数的功能。

6.9.5.3 干燥条件下测试步骤

按6.9.4.3进行。

6.9.5.4 潮湿条件下测试步骤

6.9.5.4.1 潮湿条件下测量反光标线逆反射亮度系数时，应使用洁净水，将其均匀撒布在反光标线涂层表面，并使用雨水遮蔽器防止水珠溅射到测试仪上。用水桶在3s～5s内将3L洁净水均匀倾倒在标线待测试区域。停止洒水后并开始计时，用逆反射标线测量仪测量停止洒水后45s的逆反射亮度系数（如图5所示）。

6.9.5.4.2 其他测试步骤按6.9.4.3进行。

6.9.5.5 连续降雨条件下测试步骤

按如下步骤进行测试：

a）将人工连续降雨模拟喷淋装置置于标线表面，确保降雨区域和测试区域一致。

b）人工连续降雨模拟喷淋装置由连续降雨环境箱、电动水泵和便携式蓄水箱组成。连续降雨环境箱尺寸（长×宽×高）为610mm×400mm×810mm，箱主体为铝合金材质，顶部宜采用透明材质,便于测试观察，箱上部安装喷淋头，喷淋后模拟连续降雨条件；电动水泵压力为0.48MPa、流量为0.8L/min～3.5L/min，由安装在底座上的电池驱动；便携式蓄水箱容积约不小于15L。

c）打开人工连续降雨模拟喷淋装置的降雨开关，检查压力、喷淋头雾化效果，确保连续降雨环境箱内降雨能够均匀喷洒在测试区域，且降雨量为(50±5)mm/h。

d）将逆反射标线测量仪置于对应位置，以便于其通过开口测试连续降雨环境箱中的测试区域，测试示意如图6所示。

e）打开人工连续降雨模拟喷淋装置，使雨水完全浸润湿透测试标线。

f）标线完全浸润湿透之后，保持连续降雨的状态，开始测量，每隔10s，记录测量数据，连续6次测得逆反射系数无明显增大或减小趋势时，即认为逆反射亮度系数达到稳定状态。

g）如果在5min之内没有达到稳定状态，测试失效。达到稳定状态后，开始记录测量数据，每隔10s连续记录3次数据。

h）其他测试步骤按6.9.4.3进行。
