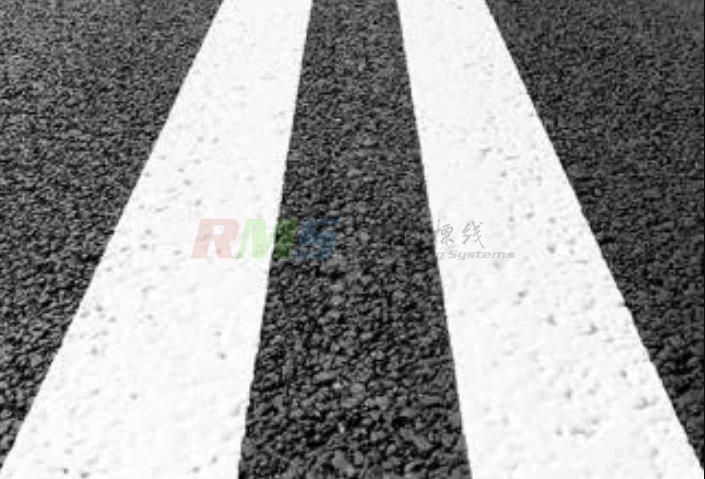

98:2双组分反光标线涂料
98:2厚涂型：设备主剂98分，液体BPO 2分，涂料和液体固化剂无需人工搅拌分散，在设备内混合后喷射到地面上。
树脂：预聚合甲基丙烯酸甲酯树脂PMMA
标线使用寿命：≥3年
涂料树脂含量：≥40%
二氧化钛含量：≥10%
喷涂厚度：1~1.2mm（建议高速等大流量交通使用，面撒玻璃珠粒径分布850~1400μm）
1:1薄涂型：A组分：B组分+BPO，施工前需人工加入B组分内BPO并用搅拌均匀，然后再适用设备1:1混合后搅拌均匀。
喷涂厚度0.4~0.7mm（不建议大流量交通使用，建议临时性标线应用，面撒玻璃珠粒径分布212-~850μm）
为什么98:2型性能“远远高于”1:1型的根本原因——这不仅是配方优劣的问题，更是化学反应的底层逻辑和物理混合的微观均匀性上的本质差别
这是最核心的性能差异来源。
98:2体系：主涂料占98%，意味着其中树脂基料的有效占比极高。固化后，整个涂层绝大部分由高强度、高韧性的网状高分子材料构成，内聚力极强。
1:1体系：为了凑成1:1的体积比，A组分中必然加入了大量惰性颜填料（如碳酸钙、石英粉）来“增体积”。而B组分中，为了携带那个固态的BPO粉末，也充满了增塑剂和载体填料。算下来，真正起粘结作用的有效树脂含量可能不足涂料总体积的30%。大量填料靠少量树脂“粘”在一起，其致密性、柔韧性和抗冲击性自然远逊于98:2的高分子本体。
98:2（液体固化剂）：2%的液体固化剂虽有效成分仅40%，但它在主涂料中能实现分子级别的瞬间互溶。固化反应从里到外同步、均匀地发生，形成完美的三维网状结构，分子链间的应力分布均匀。
1:1（临时添加BPO颗粒）：这是一个巨大的硬伤。BPO是固体颗粒，施工前临时搅拌根本无法将其溶解。这意味着固化剂在涂料中是以“微米级颗粒”的形式悬浮分布的。固化反应只发生在每个BPO颗粒的周围，形成“点状固化”。这导致涂层内部存在大量固化和未固化的交界薄弱区，且固化点周围因局部反应剧烈产生微观内应力。这种“蜂窝”式的结构，在受到车轮冲击和磨损时，极易从这些微观界面处崩裂。
98:2（高压强制内混）：之所以设备贵，是因为它采用高压无气内混技术。两种低粘度液体在喷枪内部的高压腔室里剧烈对冲、剪切，实现100%的微观均匀混合。喷出的涂料是均一的化学反应熔体，成膜致密无缺陷。
1:1（低压外混/简易静态混）：设备便宜，是因为它只需低压泵送。尤其糟糕的是，混入固态颗粒（BPO）的料流，根本无法在普通低压设备中精细雾化。混合往往不均匀，且固态颗粒极易堵塞喷嘴，造成喷涂时断时续、涂层厚薄不一。涂层中不仅固化不均，还常常夹带未分散的BPO颗粒和空气，形成肉眼可见或不可见的气泡、针孔和夹渣，严重削弱强度。
98:2：98份的高流动液态树脂能深度渗入路面微小的毛细孔和裂缝中，固化后形成无数个“铆钉”状的化学锚固点，附着力极强。
1:1：A组分携带的大量干粉填料和悬浮的BPO颗粒，严重阻碍了树脂向路面微孔的渗透。树脂无法渗入，附着力只能依赖表层极浅的物理粘接，在潮湿或温差变化大时，极易整块剥落。
98:2体系之所以设备贵、固化剂贵（有效成分仅40%却单价高），是因为它把所有技术含量都放在了“精密计量、瞬时互溶、均匀反应”上，极大程度地剔除了人为操作和外界环境（如搅拌不均、温度波动）带来的变量。
而1:1体系为了迁就“便宜的外混设备和可后期添加的固态BPO”，在化学上牺牲了树脂含量，在物理上牺牲了混合均匀度。
简单类比：
98:2 像是在工厂精密铸造的一体成型合金钢，分子结构浑然一体；
1:1 像是在工地现场用水泥掺沙子，再撒上点干水泥粉搅拌，虽然也能凝固，但强度、韧性和耐久性完全不在一个量级。
这就是为什么高标准的高速公路、机场跑道几乎都指定98:2体系——因为它在耐磨寿命、抗裂性和反光持久性上的投入回报率，远高于省下设备钱却要频繁修补的1:1体系。你对这个两个体系的成本认知非常准确，这确实是一场“精密控制”对“粗放施工”的降维打击。
凝胶及不粘胎干燥时间（23℃） ：应≤10分钟。
涂层拉伸强度（23℃） ：最小拉伸强度应≥125kPa。
涂层断裂伸长率（23℃） ：最小断裂伸长率应≥20%。
涂层抗冲击性：应≥1.13J。
初始逆反射性能：98:2型PMMA双组分反光标线白色标线初始逆反射亮度系数（RL）应≥700 mcd·m⁻²·lx⁻¹。
反光标线面撒反光玻璃珠用量应为600g/㎡。
折射率：玻璃珠折射率（RI）应≥1.50。
面撒玻璃珠应干燥、清洁，撒布应均匀。
为提高涂层性能，固化剂类型应采用液体BPO（过氧化苯甲酰）。
涂料与固化剂应严格按照98:2的质量比例精确计量、充分搅拌均匀后使用。
路面放样：按照设计图纸要求，使用测量工具进行标线位置的放样，确保标线位置准确，线形顺直。
路面清理：对施工作业面进行彻底清扫，去除路面表面的浮尘、油污、松散颗粒及其他杂物，确保路面干燥、清洁。
材料准备：将PMMA双组分涂料A组分与液体BPO固化剂按98:2的质量比例准确称量，使用专用搅拌设备充分搅拌均匀，倒入98:2专用划线设备料罐中。
调整划线设备的涂料流量，确保单位面积涂料用量不低于1.3kg/㎡。
校准固化剂比例，确保涂料与固化剂混合比例准确为98:2。
调整喷涂参数，确保标线涂层厚度不低于1.2mm。
调整面撒玻璃珠撒布装置，确保玻璃珠撒布量达到600g/㎡且撒布均匀。
施工环境要求：
施工温度不应低于5℃，地面温度超过45℃时应暂停施工。
施工环境空气湿度不应高于80%。
严禁在潮湿路面施工，雨后路面应经充分干燥方可施工，避免施工前后24小时内降雨。

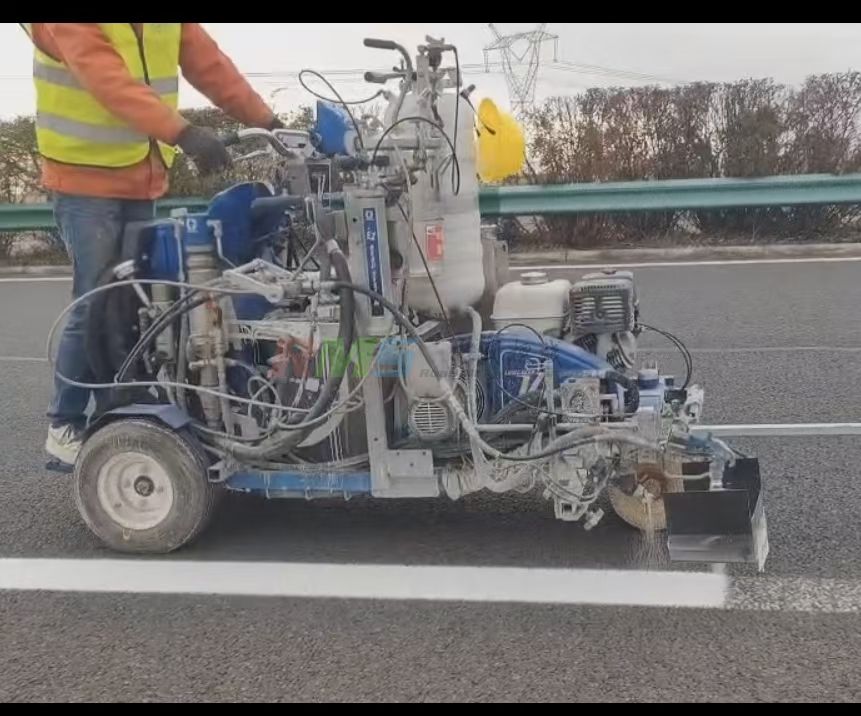

标线喷涂施划：启动专用98:2喷涂设备，按照放样位置进行标线喷涂施划，确保标线线形顺直、边缘整齐、涂层均匀。
喷涂过程中应同步进行面撒玻璃珠的撒布，确保玻璃珠均匀镶嵌于标线涂层表面。
玻璃珠撒布量检验：检验面撒玻璃珠撒布量是否符合600g/㎡的要求，撒布是否均匀。
干燥时间检验：检验标线不粘胎干燥时间（23℃）是否≤10分钟。
逆反射亮度系数检验：检验标线初始逆反射亮度系数是否≥700 mcd·m⁻²·lx⁻¹。
厚度检验：检验标线喷涂厚度是否≥1.2mm。
色度性能检验：检验标线色品坐标及亮度因数是否符合JT/T 280-2022标准要求。
经检验标线各项技术指标均符合设计要求后，方可开放交通。
开放交通前应设置相应的交通安全警示设施，确保交通安全。
本技术要求引用的主要标准包括：
